PNLAB PCB 1 - 44 Lớp ( mạch in 1-44 lớp ). Gia công PCB 1 - 44 lớp

DỊCH VỤ ĐẶT MẠCH IN KHẨN CẤP (Click vào đây để xem chi tiết )

 PNLAB Cung cấp dịch vụ đặt mạch in chất lượng cao Từ 1 đến 44 lớp. Sau một thời gian tìm hiểu thị trường mạch in ( PCB ) chúng tôi thấy nhu cầu đặt mạch in chất lượng cao với thời gian nhanh chóng và chính xác là rất lớn nhưng nhu cầu trong nước không đáp ứng được. Chỗ đặt mạch in chất lượng tốt thì không nhận đơn hàng lẻ hoặc thời gian giao hàng quá lâu ( 3-4 tuần ), còn nơi giao hàng nhanh thì chất lượng không đảm bảo. Vì vậy Pnlab cung cấp dịch vụ đặt mạch in chất lượng cao với các ưu điểm sau :







  • mạch in từ 1 - 44 lớp
  • chất lượng cao và ổn định
  • thời gian giao hàng nhanh và ổn định ( 10 ngày )
  • support khách hàng tôt
  • mạch in đều được test trước khi xuất xưởng.
  • báo giá trực tuyến không cần gửi file ( giảm thời gian báo giá )
Để đặt mạch in tại pnlab bạn vui lòng xuất file gerber gửi đến mail : pnlabvietnam@gmail.com.

Hướng dẫn mạch in:

Để thuận tiện cho việc đặt mạch in quý khách nên tham khảo các tiêu chuẩn dưới đây. chúng tôi nhận mạch in từ 1 lớp đến 6 lớp

Cách thức đặt hàng:

  1. Đăng kí acount trên website
  2. nhập kích thước file và thông số trên mục báo giá
  3. upload file của bạn lên website và cho vào giỏ hàng.
  4. đợi chúng tôi duyệt file của bạn nếu file là tốt bạn sẽ tiền hành thanh toán.
  5. thanh toán bạn nhập thông tin chi tiết vào phần thanh toán.
  6. hoàn tất.

dịch vụ trọn gói:

nếu bạn muốn nhận mạch in có cả hàn linh kiện chúng tôi có dịch vụ trọn gói cho bạn:

Lưu ý:

Gerber Files: nếu bạn muốn đặt hàng bạn nên tham khảo trước các thông số sau:




Khuôn mẫu Stencil: chúng tôi có dịch vụ nhận đặt khuôn mẫu stencil cho hàn máy

diện tích tổng kích thước
19.0 x 29.0 cm 37.0 x 47.0 cm
24.0 x 34.0 cm 42.0 x 52.0 cm
37.0 x 47.0 cm 55.0 x 65.0 cm
27.0 x 37.0 cm 45.0 x 55.0 cm
40.0 x 40.0 cm 58.4 x 58.4 cm



Nhiều board trên một panel: để làm nhiều board cho một panel bạn nên làm theo hình dưới. các cách thức ghép panel khác đều không được chấp nhận. Để làm Vcut khoảng cách giữa các chiều của board phải đảm bảo khoảng cách như hình dưới.




Panels: nếu số lượng nhiều chúng tối sẽ tự động ghép panel cho bạn để tối ưu về giá cả

E-Test: Tất cả mạch in đều được test AOI trước khi xuất xưởng, thêm vào đó tất cả các mạch in đều được test qua "flying probe " để đảm bảo tất cả các via đều được kết nối.

  • với mạch một lớp không cần test Flying Probe bởi vì chúng không có vias
  • mạch 4-6 lớp 100% đều được test Flying Probe
  • mạch 2 lớp có hai cách test Flying Probe. test 100% giá sẽ cao hơn với test 95%.

Trách nhiệm: Để sản phẩm được đúng theo yêu cầu bạn nên tuân thủ nguyên tắc kỹ thuật mạch in của chúng tôi

	All Files: no offset, no mirror,no rotate, no upside down.
File name
					xxx.TXT
					Drill & Holes
					xxx.GML
					Outline
					xxx.GTP
					Solder Paste Top
					xxx.GBP
					Solder Paste Bottom
					xxx.GTS
					Solder Mask Top
					xxx.GBS
					Solder Mask Bottom
					xxx.GTO
					Silk Screen Top
					xxx.GBO
					Silk Screen Bottom
					xxx.GTL
					Top layer
					xxx.GBL
					Bottom Layer

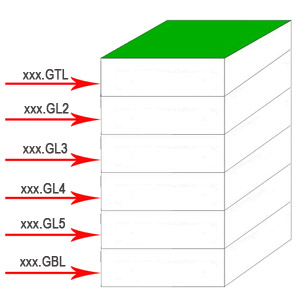

	4 Layers:
					.GL2
					Layer 2
					.GL3
					Layer 3
	6 layers:
					.GL4
					Layer 4
					.GL5
					Layer 5
